Водяной теплый пол

 Система водяных теплых полов

 Теплые полы очень популярны во всем мире. Сейчас, даже трудно представить ремонт квартиры или новое строительство коттеджа, загородного дома и даже дачи без монтажа водяных или электрических теплых полов. Особое преимущество водяных теплых полов это полное отсутствие электрических и магнитных полей, которые возникают при отопллении электиречскими теплыми полами;

Водяной Теплый пол – это прежде всего несомненный комфорт и уют в Вашем доме. Он не занимает место, излучает ровное мягкое тепло, помогает поддержать в помещении естественную влажность и температуру.

 Теплый пол может быть как основным, так и дополнительным источником отопления. В качестве основного источника тепла водяной теплый пол применяется в тех случаях, когда это небходимо в силу пожелания заказчика и когда это позволяет теплотехнический расчет. При этом надо учитывать, что нельзя превышать допустимых норм по температуре поверхности пола. С учетом особенностей климата России ( заморозки, резкое похолодание ), мы рекомендуем применять водяные теплые полы в сочетании с радиаторами и конвекторами либо системой воздушного отопления.

 Водяной теплый пол можно использовать в сочетании с различными напольными покрытиями : керамическая плитка, ламинат, ковролин, Теплый пол может монтироваться как в строящемся здании, так и на уже существующее покрытие.

Преимущества теплых полов:

 Для монтажа теплых полов мы используем оборудование немецкой фирмы tece. Продукция этой фирмы отлично зарекомендовала себя на мировом и российском рынке. Соотношение цена- качество — делает теплые полы, оборудованные продукцией tece — очень привлекательными и доступными.

• Водяной теплый пол создает в помещении идеальную температуру с естественной влажностью, кроме того температура у самого пола чуть выше (22 С), чем в верхней части помещения (18 С), это тоже создает дополнительное ощущение комфорта;

• Водяной теплый пол создает равномерное отопление помещения без конвективных потоков которые возникают при радиаторном отоплении;

• Водяной теплый пол позволяет экономить до 12% энергии на отопление того же объема помещения, по сравнению с радиаторной системой отопления.

• Водяной теплый пол совершенно не занимает места в отличие от остальных отопительных приборов, так как монтируется в стяжке пола;

• Водяной теплый пол — это экономичный вариант отпления, благодаря наличию датчиков и терморегуляторов;

• Водяной теплый пол надежен и не требует дополнительного технического обслуживания во время эксплуатации. Срок службы теплого пола достигает 50-ти лет.

Монтаж комбинированной системы отопления с польными каналами и теплым полом Выполненный монтаж металлопластиковых теплых полов

Общая информация

Напольное отопление TECEflex является низкотемпературной теплораспределительной системой для обогрева помещений в новостройках и реконструируемых зданиях и может использоваться как для частичного, так и для полного отопления. При использовании низкотемпературного обогрева уменьшает потребление первичной энергии. Вследствие больших поверхностей нагрева, температура теплоносителя должна лишь ненамного превышать температуру в помещении. Таким образом, при использовании такой системы уменьшаются потери при распределении тепла.

Варианты конструкции

С помощью небольшого ассортимента основных деталей TECEflex можно полностью покрыть весь диапазон требуемых компонентов для систем поверхностного отопления, начиная от трубопроводов и заканчивая изоляцией и термостатами для помещений. Оптимальная комбинация компонентов друг с другом обеспечивает не только быстрое планирование, но и быстрый монтаж всех обогревающих поверхностей.
Система поверхностного отопления TECEflex позволяет реализовать различные варианты конструкции:

1. Конструкция напольного отопления с применением полистирольных плит FT20/40L (1000х500х40)
со специальными профилями для быстрой укладки труб. Плиты укладываются на поверхность пола, плиты представляют собой ячеистую структуру, у которой верхняя поверхность состоит из выступающих профилей для укладки и фиксации трубопроводов TECEflex с шагом от 50 мм. Данный метод укладки разработан для применения в реконструируемых помещениях, где невозможно  произвести укладку дополнительной теплоизоляции. Пенополистирольные плиты FT20/40L , укладываются на бетонное покрытие, либо на существующую теплоизоляцию. После этого трубы раскладываются с рассчитанным шагом по поверхности плит и вдавливаются между специальными профилями. Укладка трубопровода может  осуществляться в форме «меандра» или «улитки».

НЕОБХОДИМЫЕ МАТЕРИАЛЫ:
  • пенополистирольная плита FT20/40L
  • дополнительная теплоизоляция PUR (в зависимости от требований к изоляции)
  • демпферная лента
  • бесшовное бетонное покрытие
  • труба TECEflex
  • основа пола
  • схема укладки труб с применением полистирольных плит TECEflex
  • крепежные скобы

Теплые полы TECEFlex

 2. Основой этой конструкции является плита,
изготовленная из экструзионного пенополистирола, дополненная при необходимости для соответствия требованиям DIN 4752, DIN EN 1264 изоляционной пластиной, и монтажными якорными клипсами. Данная изоляция представляет собой комбинацию из шумо- и теплоизоляции. Соответствуя противопожарному классу В2 и имея допустимую максимальную нагрузку 3,5 кН/м2,  пенополистирольная плита является оптимальной для использования в квартирах и офисных помещениях. Плиты укладываются встык. При этом места наложения внахлест уплотняются обычной самоклеющейся лентой, чтобы воспрепятствовать проникновению воды из раствора бесшовного покрытия в нижние слои изоляции.
Укладка труб с применением экструзионной пенополистирольной изоляции и якорных клипс TECEflex Трубы напольного отопления системы TECEflex раскладываются с рассчитанным шагом и с помощью якорных клипс уложенных в обойму специального инструмента TECEflex крепятся на изоляции. Допускается монтаж якорных клипс без применения специального инструмента. Укладку можно производить «меандром» или «улиткой».

НЕОБХОДИМЫЕ МАТЕРИАЛЫ:

  • Плиты пенополистирольные экструзионные
  • устройство для забивания скоб (инструмент Tacker)
  • крепежные якорные клипсы
  • дополнительная теплоизоляция PUR (в зависимости от требований к изоляции)
  • демпферная лента
  • Бесшовное бетонное покрытие
  • Труба TECEflex
  • Основа пола
  • Схема укладки труб с применением полистирольных плит TECEflex
  • крепежные скобы

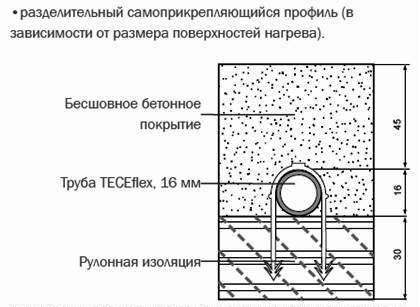

3. Основой этой конструкции являются изготовленная из экструзионного пенополистерола теплоизоляция, дополненная при необходимости для соответствия требованиям DIN 4752, DIN EN 1264 изоляционной пластиной, и монтажные направляющие для укладки и фиксации труб. При монтаже сначала укладываются пенополистирольные плиты, после чего на этих плитах при помощи монтажных якорных клипс закрепляются монтажные направляющие.




Схема укладки труб с применением полистирольной экструзионной плиты и якорных клипс

Трубы напольного отопления системы TECEflex укладываются с расчитанным шагом и с помощью якорных клипс крепятся к изоляции. Система  монтажных планок TECEflex может устанавливаться по аналогии с другими системами TECEflex с применением различных видов труб:

  • отопительная труба РЕ-Хс Ø16 мм;
  • универсальная труба Ø16 мм;
  • многослойная труба PE-MDXc Ø16 мм.

Необходимо следить за правильным подбором монтажных планок, так как для каждого типа труб предлагаются свои монтажные планки. Укладка должна производиться в соответствии с порядком укладки монтажных планок в помещении только под прямым углом.

НЕОБХОДИМЫЕ МАТЕРИАЛЫ:

Комбинированная система отопления

Напольное отопление TECEflex также можно использовать с системами высокотемпературного отопления.

Существуют два варианта таких систем.

1. Основные потребности в отоплении покрываются за счет обычных нагревательных приборов (радиаторы, конвекторы), а напольное отопление имеет небольшие площади. В этом случае экономически выгоднее использовать для каждого контура «теплого пола» отдельный ограничитель температуры обратного потока. Конструктивная схема выглядит следующим образом: к стояку или распределителю высокотемпературного (температура теплоносителя до 95ºС) отопления присоединяется контур «теплого пола», на выходе обратного потока которого устанавливается устройство ограничения максимальной температуры; на термостатическом вентиле ограничителя температуры обратного потока устанавливается значение максимально допустимой температуры в контуре «теплого пола» (40–45ºС); термоста ический вентиль поддерживает в контуре  заданную температуру теплоносителя.

2. Напольное отопление TECEflex можно использовать как составную часть радиаторного отопления. Предпочтение отдается системам отопления расчитанным на максимальную температуру теплоносителя не превышающую 70°С, что обеспечивает:

  • отсутствие дополнительных затрат на распределитель напольного отопления или смесительные блоки;
  • отсутствие дополнительных затрат на управление и регулировку источников тепла;
  • комфортные температуры поверхности пола

Теплоизоляция рассчитывается также, как и для других способов напольного отопления. Укладка универсальных труб TECEflex или отопительных труб TECEflex для системы 70°С должна осуществляться в защитной гофрированной трубе для того, чтобы не превышалась максимально допустимая температура пола в соответствии с DIN 4725. При этом температура теплоносителя на входе не должна превышать 70°С.

  Укладка трубопровода в форме меандра   Укладка трубопровода в форме улитки

  Если по причине геометрии помещения остаются непокрытые зоны по его краям, то формы прокладки отопления могут быть скомбинированы. При последовательном включении краевых зон и зон нахождения людей в одном нагревательном контуре следует обязательно учитывать различные граничные кривые. При этом разница должна обеспечивать температуру теплоносителя на входе, допустимую для этой зоны.

Расширительные швы
Конструкция подвижных швов на поверхностях бесшовных покрытий связана со следующими параметрами:

  1. площадь поверхности — макс. 40 м2;
  2. длина стороны — макс. 8 м;
  3. соотношение сторон a/b — не более 1/2;

 При прокладке трубопроводов следует следить за тем, чтобы они как можно меньше пересекали расширительные швы.

 Неправильное расположение                                         Правильное расположение

отопительного контура                                                     отопительного контура

Трубопроводы проходящие через область расширительных швов следует укладывать в защитной  гофрированной трубе (длиной 300 мм). В случае особых требований, связанных с геометрией помещения (например, выступы, двери, ниши и т.п.) следует обязательно проконсультироваться с укладчиками  бесшовного покрытия и верхнего слоя полов.

Компоненты для отопления пола TECEflex

Для оптимальной настройки и гидравлической увязки отопления пола необходимы следующие компоненты:

  1. Распределитель отопления пола FBN.
  2. Сервопривод 230 В.
  3.  Коммутационная коробка 230 В.
  4. Комнатный термостат и системный цоколь TECE.

Распределитель отопления пола TECEflex

Распределитель отопления пола состоит из 2-х распределительных труб ДУ25, смонтированных на оцинкованных кронштейнах с резиновой звукоизоляцией. Он поставляется со встроенными вентилями, которые снабжены на подающей линии дополнительными транспортировочными заглушками, на обратной линии — регуляторами предварительной настройки расхода воды. При этом каждый коллектор распределителя оборудован ручным клапаном удаления воздуха 1/2" и штуцером для слива воды. Распределитель полностью готов к подключению. Необходимо выполнить предварительную настройку обратных вентилей на расчетный расход воды в соответствии с данными диаграммы «Предварительная настройка распределителя отопления пола TECEflex».

Сервопривод TECEflex 230 В

Сервопривод 230 В сконструирован для комбинации с коммутационной коробкой TECEflex 230 В и комнатным термостатом. Он оснащен «Функцией первого открытия», то есть сервопривод при поставке производителем закрыт и его открытие производится лишь при подключении электропитания (в течение 6 минут). Перед установкой сервопривода на вентиль следует отделить от упаковки этикетку, нанести на нее маркировку помещения и отопительного контура и поместить ее на сервопривод. Далее навернуть резьбовой адаптер сервопривода на термостатический вентиль и затянуть с усилием. После этого подключить  сервопривод к коммутационной коробке. После срабатывания «функции первого открытия» и запуска в работу можно проконтролировать взаимную настройку между нижней частью вентиля и приводом. В перекрытом состоянии подачи теплоносителя в отопительный контур индикатор положения вентиля должен немного выступать над верхней кромкой сервопривода, а цветная часть индикатора не должна быть видимой.

Проверка давлением

Перед укладкой бесшовного покрытия пола трубопроводы следует подвергнуть испытанию давлением. В соответствии с DIN 4725 и DIN EN 1264 герметичность должна подвергаться контролю до и во время укладки бесшовного покрытия. Уровень проверочного давления составляет минимум 1,3 максимально допустимого рабочего давления, максимум 10 бар.Для  этого трубопроводы следует сначала заполнить водой и удалить из них воздух. После этого к самому низкому месту системы подключается манометр. Запорные элементы до и за  распределителями должны быть закрыты, чтобы проверочное давление не распространялось на другие системы. После этого все вентили на распределителе открываются и подается испытательное давление, которое должно поддерживаться 24 часа. По истечении этого времени давление следует снизить до рабочего.
